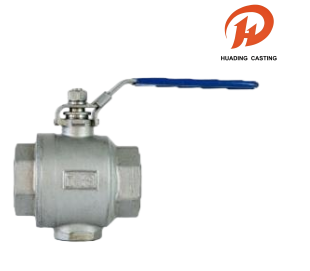

Two-Piece Inner Thread Connection Ball Valve

Ang Two-Piece Inner Thread Connection Ball Valves na ito ay nagtatampok ng matibay na investment casting body at blow-out proof stem, na tinitiyak ang kaligtasan at tibay. Idinisenyo para sa versatility, ang mga balbula ay sumusunod sa maraming pamantayan ng thread (NPT, BSPT, DIN 2999, ISO 228) at sinusuportahan ang ISO 5211 na direktang pag-mount ng mga actuator. Sa gumaganang pressure na 1000 PSI at pagsunod sa mga mahigpit na pamantayan sa pagsubok tulad ng API 598, ang Two-Piece Inner Thread Connection Ball Valves na ito ay binuo para sa mga application na may mataas na pagganap.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Pangalan:Two-Piece Inner Thread Connection Ball Valve

Kagamitan: Sumusunod na Talahanayan

MOQ: 100 pcs

Package: Inner packing ng thickened bubble bag at panlabas na packing ng karton, O sea-worthy pallet transportation

Pagpapadala: DHL, UPS, FedEx, LCL sa pamamagitan ng dagat atbp.

Pagpaparaya: Precision CNC machining, tolerance ±0.01mm

Inspeksyon:German CMM buong inspeksyon, zero depekto

OEM at ODM: Tinanggap ang OEM at ODM, mabilis na paggawa ng sample

Oras: Mahigpit na kontrol sa kalidad, on-time na paghahatid

Serbisyo: Malawak na pagpili ng materyal para sa mga custom na bahagi

Two-Piece Inner Thread Connection Ball Valve

Ang Two-Piece Inner Thread Connection Ball Valves na ito ay sumusunod sa mga pamantayan ng pipe thread kabilang ang NPT, BSPT, DIN 2999, at ISO 228, at nagtatampok ng ISO 5211 na direktang pag-mount na disenyo para sa mga actuator kasama ng isang locking device. Na-rate para sa working pressure na 1000 PSI (PN63) W.O.G, ang Two-Piece Inner Thread Connection Ball Valves ay mahigpit na sinusubok ayon sa API 598, GB/T 13927, at ISO 5208 na mga pamantayan upang magarantiya ang maaasahang pagganap sa mga demanding na application.

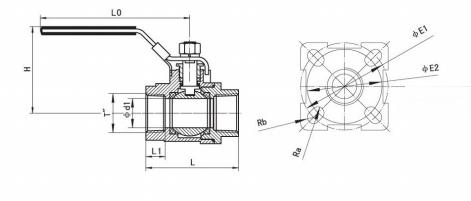

Mga Teknikal na Character ng Ball Valves at Karaniwang Pagguhit

NOMINAL	PIPE	DIMENSYON
DIA. (mm)	THREAD	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ125	Φ102

Listahan ng Materyal ng Ball Valve

PANGALAN NG BAHAGI	MATERYAL
KATAWAN	WCB CF8 CF8M
CAP	WCB CF8 CF8M
BOLA	SS304 SS304 SS316
SEAT	PTFE
STEM	SS304 SS304 SS316
GLAND	SS304
PAGBABAGO	PTFE
GASKET	PTFE
MAGLABAS	PTFE
NUT	SS304
SPRING WASHER	SS304
LOCKER	SS304
HAWAKAN	SS304
TAKOT	PLASTIK
