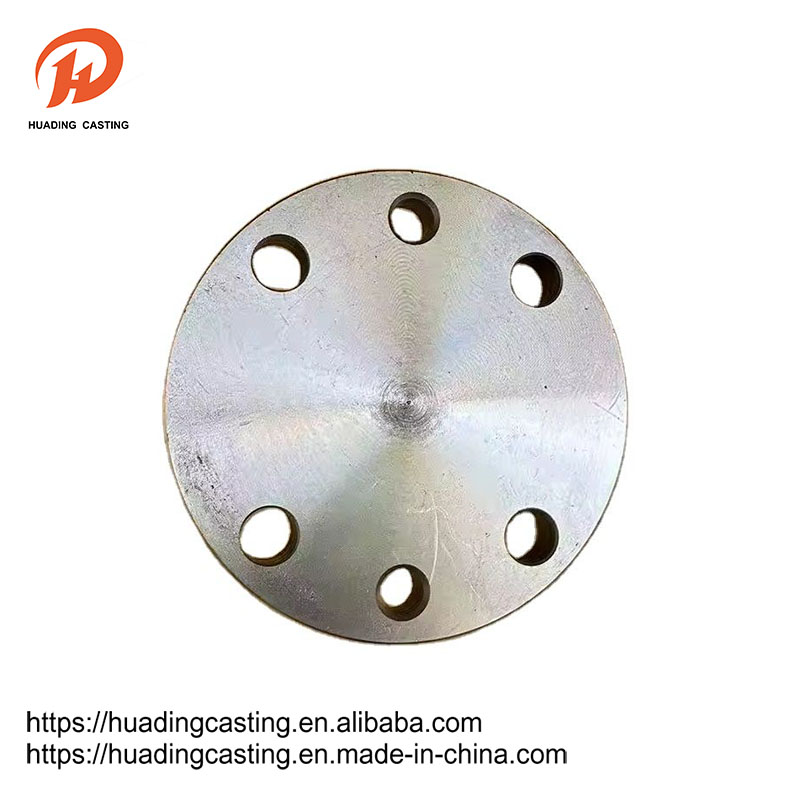

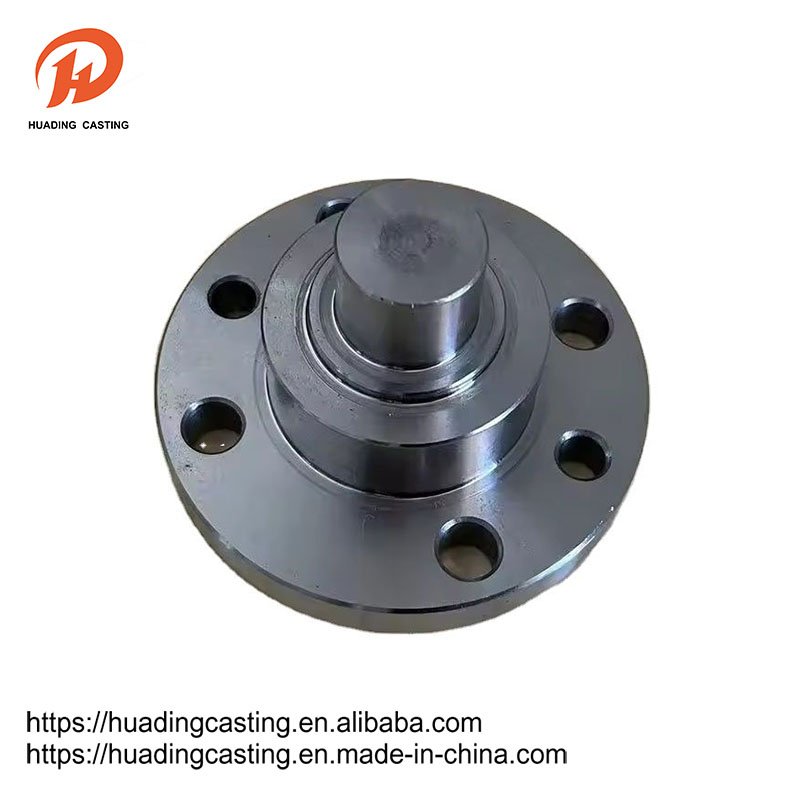

Flange

Ang flange ay isang bahagi na konektado sa pagitan ng baras at baras, na ginagamit para sa koneksyon sa pagitan ng mga dulo ng pipe; Kapaki -pakinabang din ito sa flange sa pag -import at pag -export ng kagamitan para sa koneksyon sa pagitan ng dalawang aparato, tulad ng reducer flange. Ang koneksyon ng flange o flange joint ay tumutukoy sa isang nababakas na koneksyon na konektado ng mga flanges, gasket at bolts bilang isang pangkat ng pinagsamang mga istruktura ng sealing. May mga butas sa flange at bolts na ginagawang mahigpit na konektado ang dalawang flanges. Ang flange ay selyadong may gasket.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang mga flanges ay nahahati sa sinulid na koneksyon (koneksyon ng thread) flanges, welded flanges at clamp flanges. Ang mga flanges ay ginagamit sa mga pares, ang mga wire flanges ay maaaring magamit para sa mga mababang tubo ng presyon, at mga welded flanges para sa higit sa apat na kilo ng presyon. Maglagay ng isang gasket sa pagitan ng dalawang flanges at i -fasten ang mga ito gamit ang mga bolts. Ang iba't ibang kapal ng presyon ng flange ay naiiba, gumagamit sila ng iba't ibang mga bolts. Ang mga bomba at balbula, kapag konektado sa mga pipeline, ang mga lokal na bahagi ng kagamitan na ito ay ginawa din sa kaukulang mga hugis ng flange, na kilala rin bilang mga koneksyon sa flange. Ang lahat ng mga bahagi ng pagkonekta na konektado ng mga bolts sa paligid ng dalawang eroplano at sarado sa parehong oras ay karaniwang tinatawag na "flanges", tulad ng koneksyon ng mga tubo ng bentilasyon, at ang ganitong uri ng bahagi ay maaaring tawaging "flanged parts". Ngunit ang koneksyon na ito ay bahagi lamang ng kagamitan, tulad ng koneksyon ng flange at bomba, hindi magandang tawagan ang bomba na "flange parts". Ang medyo maliit tulad ng mga balbula, atbp, ay maaaring tawaging "flange parts".

Parameter ng produkto

DN	Araw ng tubo	Laki ng koneksyon				C	N	H	Npt
DN	A	D	K	L	n	C	N	H	Npt
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
